 ホーム  アンテナ関連商品  分波器  DCW-72G-EP

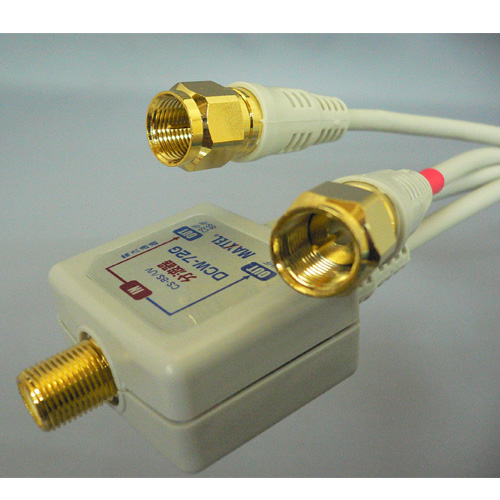

高シールド分波器


●内部を金属でシールドしてあるため、外来電波の影響を受けにくい構造になっております
●極細のS2.5CFBケーブルを使用しているため薄型テレビの背面など狭いスペースでの配線も簡単に行えます。

■出力側ケーブル付
■出力側ケーブル長 50p

入力:金メッキF型接栓ジャック
出力:UV50p
    CS・BS50p
    金メッキF型接栓付

型名 周波数帯域
(MHz )
通過帯域
損失
(dB)
阻止帯域
減衰量
(dB)
インターピース(Ω) VSWR
(以下)
寸法
H×W×D
入力 出力
DCW-72G-EP FM・VHF 1.0 20 75
(F型)
75 1.8
32×43×17※(本体)
出力ケーブル50p
UHF 1.5 20 1.8
BS(1032-1336) 2.0 20 75 2.0
CS(1336-2150) 2.5 20 2.5
CS(2150-2610) 4.0 20 2.5
DHマーク(デジタルハイビョン受信マーク)取得
※VSWR(電圧定在波比)とは?
進行波と反射波の比をいいます。この値が大きいと伝送能率が悪くなり、ゴーストが生じるなど良質の画像が得にくくなります。
